What Is an Acceptable Earth Resistance Value and Why Is It Matters?
स्वीकार्य अर्थ रेज़िस्टेंस (Earth Resistance) का मान उपयोग के प्रकार और आवश्यक सुरक्षा स्तर पर निर्भर करता है।
आवासीय, व्यावसायिक और हल्के औद्योगिक सिस्टम के लिए सामान्यतः 5 ओम से कम मान स्वीकार्य माना जाता है।
महत्वपूर्ण सुविधाओं जैसे सबस्टेशन, अस्पताल और डेटा सेंटर के लिए लक्ष्य आमतौर पर 1 ओम से कम होता है, ताकि अधिकतम सुरक्षा और उपकरण संरक्षण सुनिश्चित किया जा सके।
उचित ग्राउंडिंग (Grounding) अत्यंत आवश्यक है। यह बिजली के झटके से बचाव, आग के जोखिम को कम करने और महंगे उपकरणों को क्षति से बचाने में मदद करती है।
Klik untuk mengetahui lebih lanjut tentang Penguji Resistansi Tanah.
अर्थ रेज़िस्टेंस क्या है और यह क्यों महत्वपूर्ण है?
अर्थ रेज़िस्टेंस वह प्रतिरोध है जो मिट्टी ग्राउंडिंग इलेक्ट्रोड से धरती में प्रवाहित होने वाली विद्युत धारा के लिए प्रदान करती है।
जब कोई फॉल्ट (Fault) होता है, तो अतिरिक्त करंट को सुरक्षित रूप से जमीन में प्रवाहित होना चाहिए। यदि प्रतिरोध बहुत अधिक हो:
फॉल्ट करंट जल्दी समाप्त नहीं होगा
सुरक्षा उपकरण सही समय पर ट्रिप नहीं करेंगे
टच और स्टेप वोल्टेज खतरनाक हो सकते हैं
कम अर्थ रेज़िस्टेंस सुनिश्चित करता है:
तेज फॉल्ट क्लीयरिंग
कम शॉक जोखिम
ट्रांसफॉर्मर, स्विचगियर और संवेदनशील उपकरणों की बेहतर सुरक्षा
निर्माताओं और ठेकेदारों के लिए सही ग्राउंडिंग वैकल्पिक नहीं है — यह सुरक्षा अनुपालन की अनिवार्य आवश्यकता है।
अर्थ रेज़िस्टेंस कैसे मापा जाता है?

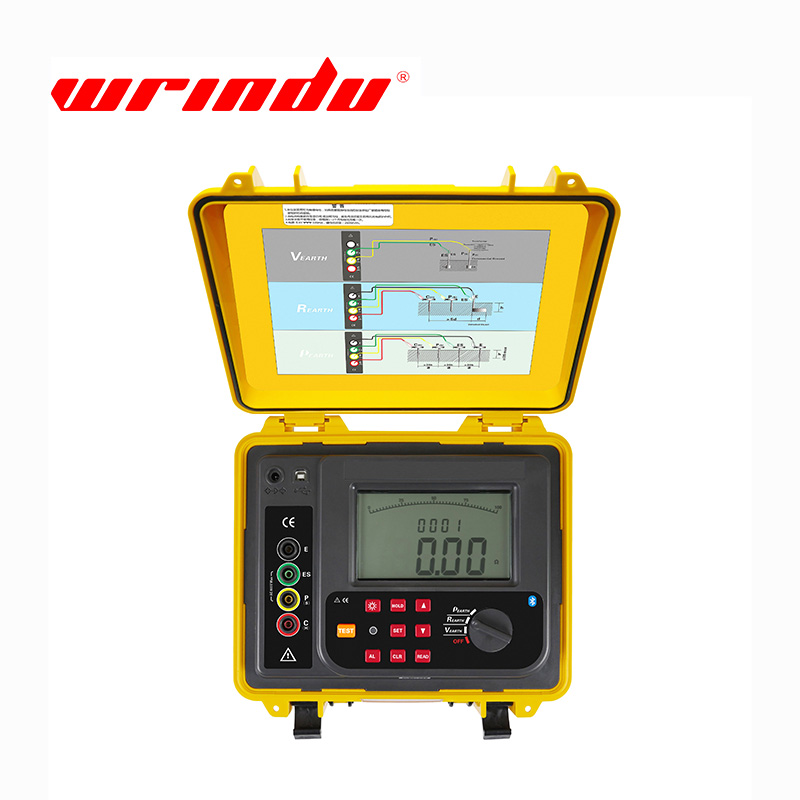

अर्थ रेज़िस्टेंस मापने के लिए मिट्टी में ज्ञात करंट प्रवाहित किया जाता है और उत्पन्न वोल्टेज ड्रॉप को मापा जाता है। आधुनिक डिजिटल टेस्टर्स यह गणना स्वचालित रूप से करते हैं, जिससे प्रक्रिया तेज और विश्वसनीय बनती है।
1️⃣ 3-पॉइंट (Fall-of-Potential) विधि
सबसे अधिक उपयोग की जाने वाली विधि
दो सहायक प्रोब का उपयोग
सिंगल ग्राउंडिंग इलेक्ट्रोड के लिए सटीक
उच्च सटीकता के लिए अनुशंसित
2️⃣ 4-पॉइंट (Wenner) विधि
मिट्टी की रेज़िस्टिविटी मापने के लिए उपयोग
ग्राउंडिंग सिस्टम डिजाइन में सहायक
आवश्यक रॉड की गहराई और संख्या निर्धारित करने में मदद
3️⃣ क्लैंप-ऑन विधि
ग्राउंडिंग सिस्टम को डिस्कनेक्ट करने की आवश्यकता नहीं
मल्टी-ग्राउंडेड सिस्टम के लिए उपयुक्त
तेज और सुविधाजनक
Fall-of-Potential से थोड़ी कम सटीक
इसे ऐसे समझें जैसे पानी के पाइप की जाँच करना। जितनी आसानी से करंट मिट्टी में बहता है, उतनी कम रेज़िस्टेंस होती है।
विभिन्न अनुप्रयोगों के लिए अनुशंसित अर्थ रेज़िस्टेंस मान
| अनुप्रयोग | अनुशंसित मान | टिप्पणी |
|---|---|---|
| आवासीय / व्यावसायिक | < 5 ओम | सामान्य सुरक्षा मानक |
| औद्योगिक सुविधाएँ | 1–5 ओम | उपकरण संवेदनशीलता पर निर्भर |
| पावर सबस्टेशन | < 1 ओम | महत्वपूर्ण सुरक्षा आवश्यकता |
| अस्पताल / डेटा सेंटर | < 1 ओम | संवेदनशील इलेक्ट्रॉनिक्स की सुरक्षा |
| लाइटनिंग प्रोटेक्शन सिस्टम | < 10 ओम | अंतरराष्ट्रीय मानकों के अनुसार |
वास्तविक आवश्यकताएँ राष्ट्रीय नियमों और सिस्टम डिजाइन पर निर्भर कर सकती हैं।
अर्थ रेज़िस्टेंस मानक कहाँ परिभाषित हैं?
अर्थ रेज़िस्टेंस आवश्यकताएँ निम्न अंतरराष्ट्रीय मानकों में दी गई हैं:
IEC 62305
IEC 60364
IEEE 81
NFPA 70 / NEC
ये मानक सुनिश्चित करते हैं कि ग्राउंडिंग सिस्टम सुरक्षा उपकरणों को प्रभावी और सुरक्षित रूप से कार्य करने दें।
मिट्टी की रेज़िस्टिविटी अर्थ रेज़िस्टेंस को कैसे प्रभावित करती है?
मिट्टी की रेज़िस्टिविटी सीधे अर्थ रेज़िस्टेंस को प्रभावित करती है।
कम रेज़िस्टिविटी वाली मिट्टी (बेहतर ग्राउंडिंग)
गीली मिट्टी (Wet Clay)
दोमट मिट्टी
नम वातावरण
अधिक रेज़िस्टिविटी वाली मिट्टी (अधिक रेज़िस्टेंस)
सूखी रेत
पथरीली जमीन
जमी हुई मिट्टी
यदि मिट्टी की रेज़िस्टिविटी अधिक हो, तो समाधान हो सकते हैं:
अधिक गहराई तक ग्राउंडिंग रॉड लगाना
कई समानांतर रॉड स्थापित करना
ग्राउंडिंग ग्रिड का उपयोग
बेंटोनाइट जैसे चालक बैकफिल का उपयोग
नमी मिट्टी की रेज़िस्टिविटी को काफी कम करती है, जबकि सूखी परिस्थितियाँ रेज़िस्टेंस बढ़ा देती हैं।
अर्थ रेज़िस्टेंस का परीक्षण कब करना चाहिए?
परीक्षण किया जाना चाहिए:
नई स्थापना के दौरान
सिस्टम अपग्रेड या मरम्मत के बाद
नियमित रखरखाव के दौरान
बिजली गिरने या फॉल्ट की घटना के बाद
मिट्टी की स्थिति समय के साथ बदलती रहती है। नियमित परीक्षण निरंतर सुरक्षा सुनिश्चित करता है।
उच्च अर्थ रेज़िस्टेंस के जोखिम क्या हैं?
उच्च अर्थ रेज़िस्टेंस से हो सकते हैं:
फॉल्ट करंट का खराब डिसिपेशन
बिजली के झटके का बढ़ा जोखिम
आग का खतरा
उपकरण क्षति
सुरक्षा उपकरणों की विफलता
इन जोखिमों से बचने के लिए उचित डिजाइन और नियमित परीक्षण आवश्यक है।
मुख्य बिंदु
✔ सामान्य स्थापना के लिए 5 ओम से कम लक्ष्य रखें
✔ महत्वपूर्ण अवसंरचना के लिए 1 ओम से कम लक्ष्य रखें
✔ मिट्टी की रेज़िस्टिविटी प्रदर्शन को प्रभावित करती है
✔ स्थापना और नियमित अंतराल पर परीक्षण करें
✔ IEC, IEEE और NEC दिशानिर्देशों का पालन करें
कम अर्थ रेज़िस्टेंस बनाए रखना सुरक्षा, अनुपालन और उपकरण संरक्षण के लिए आवश्यक है।
