Penguji Rasio Putaran Transformator
- Wrindu
- Shanghai, Cina
- sekitar 25 hari
- 5000 set/bulan
- RDB-II
Dalam proses produksi transformator daya setengah jadi dan jadi, sebelum transformator yang baru dipasang dioperasikan dan sesuai dengan peraturan pengujian pencegahan, diperlukan untuk menguji rasio putaran atau rasio tegangan transformator yang sedang berjalan, untuk memeriksa kebenaran rasio putaran trafo, kondisi tap changer, apakah trafo dihubung pendek di antara belokan, dan apakah trafo dapat beroperasi secara paralel.
Pembacaan jembatan tradisional tidak intuitif, sehingga konversi hanya dapat dilakukan secara bertahap. Penguji rasio transformator RDB-II mengatasi kekurangan uji jembatan rasio tradisional, yang mudah dioperasikan dan intuitif. Penguji TTR mengadopsi catu daya inverter presisi tiga fase, dan memiliki uji cepat dan akurasi tinggi.
Penguji rasio putaran Transformer RDB-II
Fitur Produk:
1. Inverter presisi tiga fase digunakan dalam instrumen untuk menghilangkan efek harmonik dari tegangan listrik dan membuat pengukuran lebih akurat. Ketika catu daya yang bekerja adalah generator, tidak ada pengaruh.
2. Tegangan keluaran tiga fasa diadopsi untuk meningkatkan kecepatan uji. Sudut antara fase dapat diukur dan grup sambungan transformator (0 ~ 11) dapat diidentifikasi secara otomatis.
3. Penguji TTR kami cocok untuk pengukuran berbagai trafo, seperti trafo tipe Z, trafo penyearah, trafo pembumian, trafo tungku listrik, trafo pemindah fasa dan trafo keseimbangan, dengan parameter pengukuran paling komprehensif.
4. Perlindungan koneksi balik tegangan tinggi dan rendah, trafo belok untuk mengubah perlindungan hubung singkat, buka dan tutup pengubah tap tidak di tempat perlindungan, keluaran perlindungan hubung singkat penuh, meningkatkan stabilitas instrumen.
5. Setelah memasukkan parameter pengenal, penguji rasio putaran kami dapat secara otomatis mengukur rasio transformator, nilai kesalahan dan posisi tap tap changer, terutama untuk tap changer dengan koneksi tap asimetris, juga dapat secara akurat mengukur posisi yang tepat dari tap changer transformator , yang dapat mengukur hingga 99 posisi tap tap changer.
6. Penguji TTR mengadopsi LCD layar sentuh warna definisi tinggi 7 inci dengan tampilan modular, dan setiap langkah operasi memiliki menu prompt, sehingga operasi instrumen dapat diselesaikan hanya dengan melihat prompt LCD tanpa manual.
7. Instrumen uji TTR memiliki cetakan, antarmuka disk U dan antarmuka RS232 untuk kantor tanpa kertas.
8. Kotak plastik rekayasa multi-fungsi dengan tahan dingin dan suhu, penyegelan dan tahan air, anti jatuh dan anti guncangan diadopsi untuk uji lapangan.
9. Unduh aplikasi khusus, kendalikan instrumen melalui perangkat lunak khusus, simpan dan unggah data uji untuk referensi mudah.
Spesifikasi produk dan parameter teknis：
1. Rentang uji: 0,9～10000
2. Akurasi pengukuran: ±0,1%+2 kata (0.9～500)
±0,2%+2 kata (501～2000)
±0,5%+2 kata (2001～10000)
3. Resolusi: minimal 0,0001
4. Tegangan keluaran: secara otomatis disesuaikan dengan beban
5. Catu daya yang berfungsi: AC220V ± 10% 50 ± 1Hz
6. Suhu sekitar: -10℃～40℃
7. Kelembaban relatif: 85% tanpa kondensasi
8. Dimensi keseluruhan: Host 360*290*170(mm) kotak garis 360*290*170(mm)
9. Berat: mesin utama 5.9kg line box 5.7kg

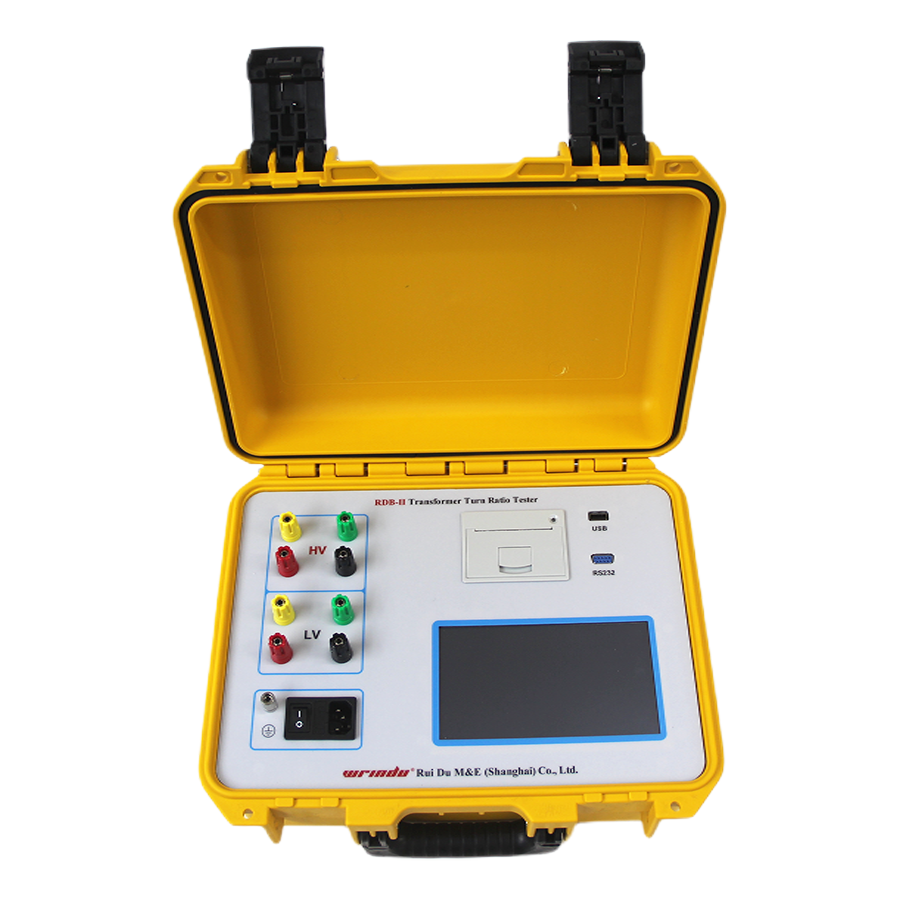

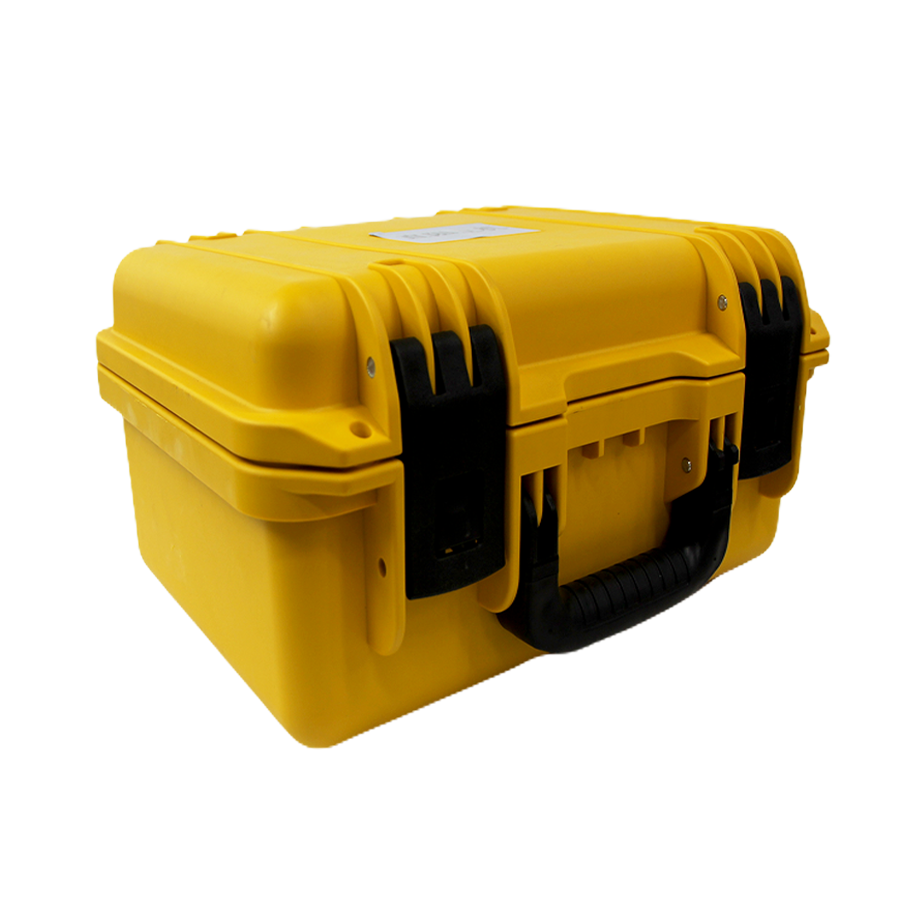

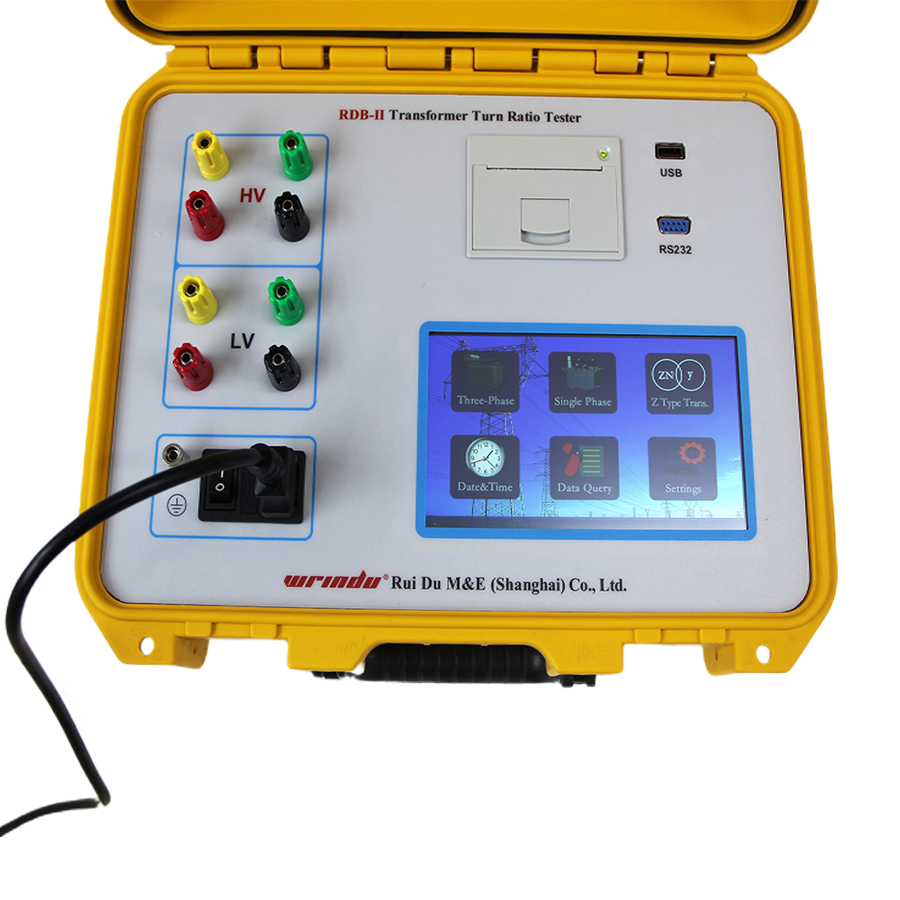

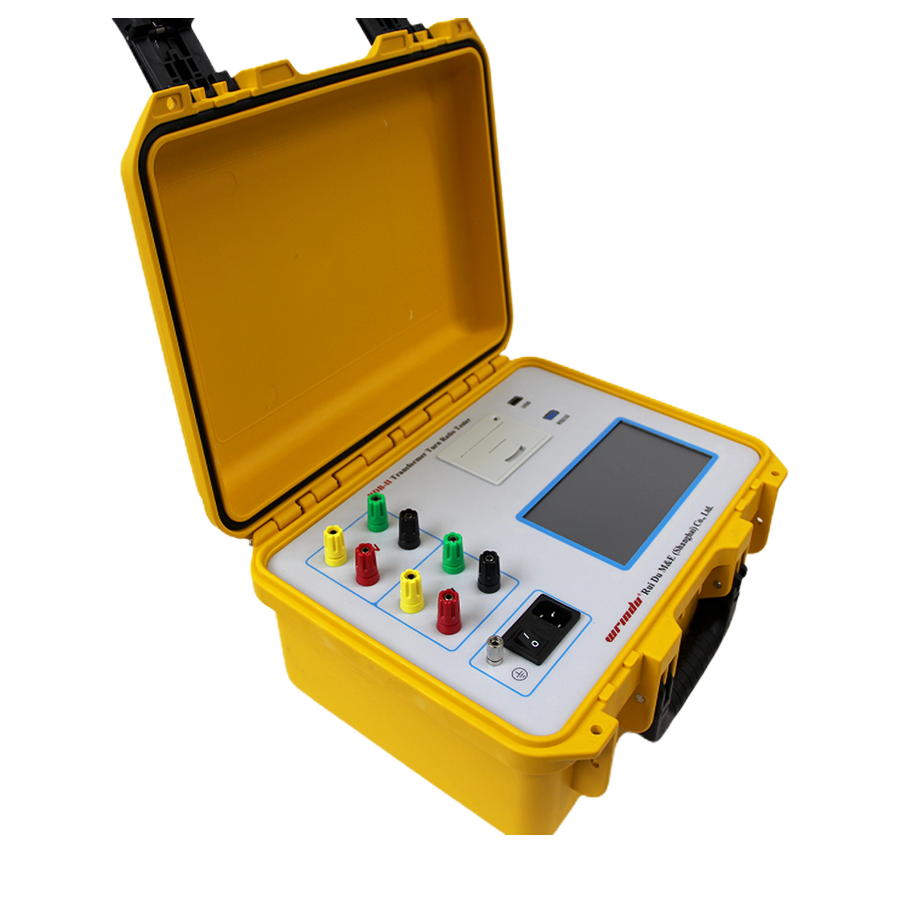

Tampilan detail dari penguji rasio putaran transformator
